COPPUS Reaction Fans空气驱动反作用鼓风机

时间:2022-09-16     访问量:1100

简介:
COPPUS Reaction空气驱动式反作用叶轮通风机,坚固耐用的铸铝外壳与叶片,经常使用于危险环境与通风作业。本型号利用作用及反作用原理,将压缩空气透过叶片顶端的喷嘴排放出来,推动叶片反方向转动提供较好效能,高流量,免维修。
特色:
RF-12 及 RF-16:
•在80 psig之下,送风量为2,100至5,100cfm(3,636-8,665m3/hr)
•可提供新鲜空气或排气使用
•减少压缩空气之消耗
•防火花设计,铸铝外壳及叶片
•永久性润滑轴承可减少润滑油的使用
•手把及底座铸造为一体成型
•入风口与出风口,可接12”及16”风管
•螺栓孔设计(便于固定)
RF-20 及 RF-24:
•在80 psig之下,送风量为 11, 000至16,900cfm (18,689-28,713m3/hr)
•可提供新鲜空气或排气使用
•可携带或移动至工作场所
•防火花设计,铸铝外壳及叶片
•永久性润滑轴承可减少润滑油的使用
•凸缘设计,可接20"(508mm)及24“(610mm)API储罐开口

悬挂装置组件:
RF-20/24:
悬挂装置可供人员及设备于储罐或容器之进出,方便且迅速,可装配在20”及24"API储罐开口,铸铝闸门装配容易,进出开关只需在闸门上轻轻推压即可。
RF-12、RF-16性能:
在80 psig下连接伸缩风管后的送风量cfm(m3/hr)

型号

风管直径

风管长度(米)



20,
6m
30'
9m
40’
12m
50,
15m
100’
31m

RF-12

12"
305mm

2,020
3,433

1,960
3,331

1,910
3,246

1,870
3,178

1,680
2,855

RF-16

16”
406mm

4,850
8,241

4,750
8,071

4,600
7,816

4,550
7,731

4,150
7,052

RF-12,RF-16 ,RF-20,RF-24 性能:
总送风量÷空气消耗量=传送比例(效率)

型号

入口风压

空气9

首耗量

总送

风量

传送比例


psig

kg/cm2

scfin

m3/hr

scfin

m3/hr


RF-12

80

5.6

61

104

2,140

3,636

35

RF-16

80

5.6

144

246

5,100

8,665

35

RF-20

60
80

4.2
5.6

160
210

271
375

7,000
11,000

11,893
18,689

59
53

RF-24

60
80

4.2
5.6

324
400

550
680

14,600
16,900

24,804
28,713

45
42

尺寸(in/mm)重量(Ibs/kg)参数表:

型号

A

B

C

D

E

F

G

Wt.

RF-12

14.5
368

6.4
163

12.0
305

10.5
267

10.9
276

11.8
299

10.8
273

39 lbs
18 kg

RF-16

16.4
416

8.4
213

17.4
442

14.5
368

15.4
391

15.8
401

12.0
305

50 lbs
23 kg


型号

A

B

C

D

E

boft slots

Wt.







Size

No.


RF-20

10.2
260

24.7
629

19.5
495

22.5
572

3/4
19

1.12
28.4

4

69 lbs
31kg

RF-24

11.6
294

31.2
794

24.0
610

30.2
768

1
25

1.12
28.4

4

160 lbs
73 kg

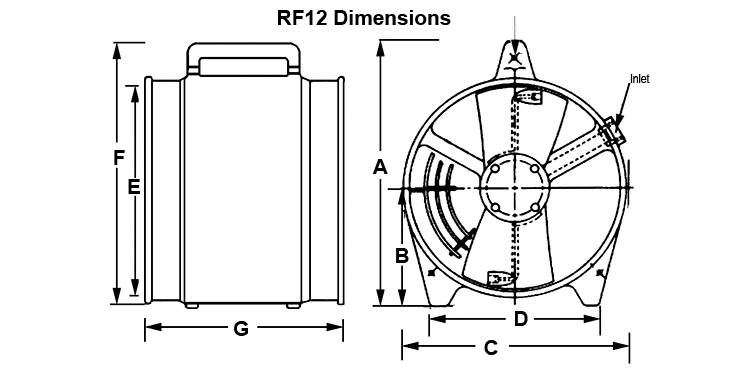

结构图:

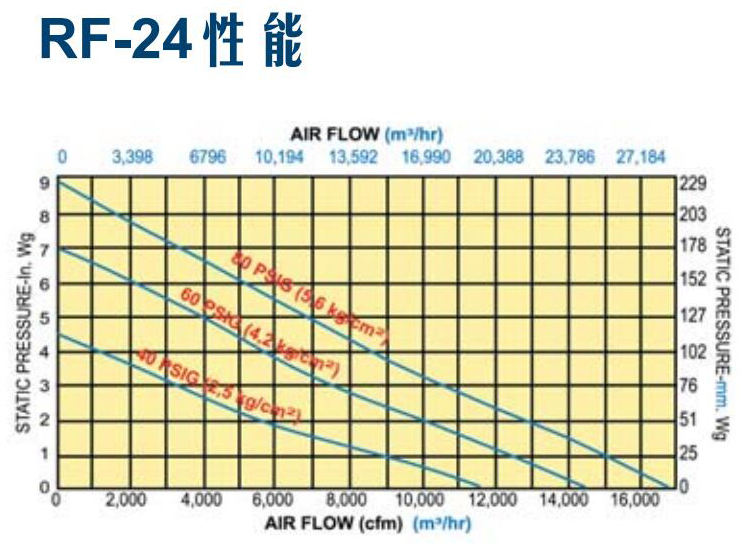

性能变化曲线图:

噪声变化:

DECIBEL LEVEL
Reaction Fan
psig
dBA
RF-12
80
104
RF-12
60
101
RF-16
80
109
RF-16
60
107
RF-20
80
108
RF-20
60
106
RF-24
80
111
RF-24
60
109

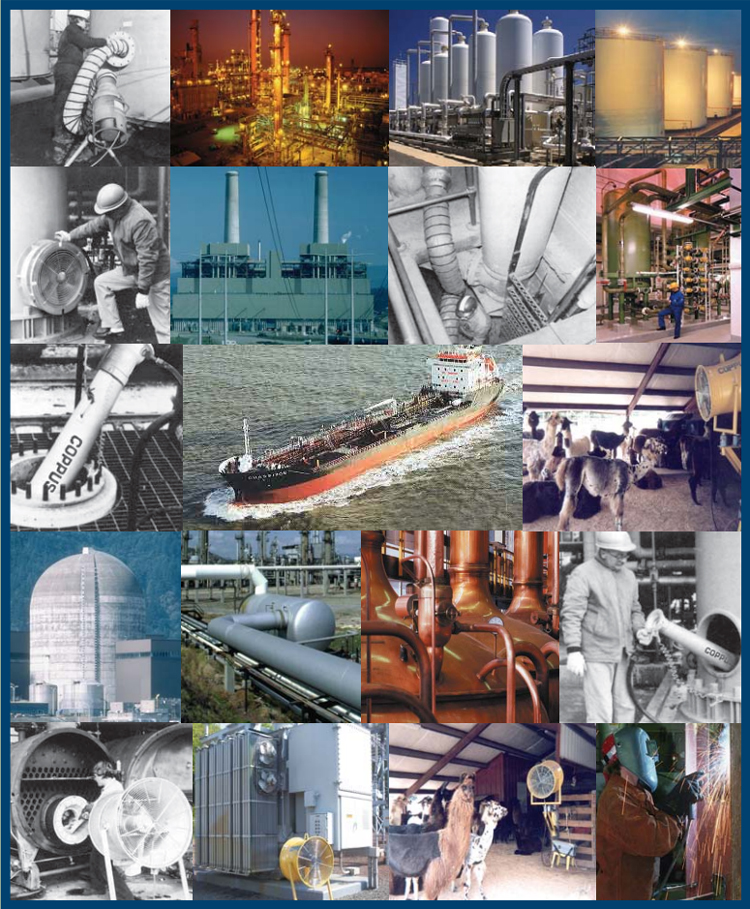

适用行业:
Coppus便携式散热降温鼓风机为各行业提供一个可靠安全的空气供应及交换系统,特别针对密闭空间操作中的工序及机械冷却及人员降温,以改善总体生产效率及操作安全。
喷涂和喷漆:干燥及固化,排烟、供应新鲜空气,保证舒适安全的工作环境;
钢厂高温操作车间:工序冷却、人员降温;
电力以及燃气应用:地下通风、设备冷却,排烟;
造纸厂:密闭空间通风,人员降温;
造船厂:定位焊接作业过程排烟,供应新鲜空气;
船舶:船舱换气;
炼油厂:设备冷却,密闭空间通风,人员降温;
化工厂:排烟、通风、人员降温;
食品加工处理:排烟、工序冷却;
发电:密闭空间通风、人员降温;


COPPUS通风机型号大全:
1、Double Duty Heat Killer
COPPUS-DDHK-18K03D、COPPUS-DDHK-24K07D、COPPUS-DDHK-24K10D、COPPUS-DDHK-30K30D
2、Jectair Hornet
COPPUS-Jectair-3S-HP、COPPUS-Jectair-3-HP、COPPUS-Jectair-6-HP、COPPUS-Jectair-8、COPPUS-Jectair-9
3、Reaction Fans
COPPUS-RF-12、COPPUS-RF-16、COPPUS-RF-20、COPPUS-RF-24
4、CADETS
COPPUS-VAC4(普通)、COPPUS-VEP4(防爆)、COPPUS-CAC4(普通)、COPPUS-CEP4(防爆)
5、VANO
COPPUS-175CV、COPPUS-250CV
6、COPPUS-Air Max-12
7、TA16
COPPUS-TA16-5000、COPPUS-TA16-5500
8、Portavent
COPPUS-PV-500、COPPUS-PV-750、COPPUS-PV-1000
9、Ventair
COPPUS-TM-4、COPPUS-TM-5、COPPUS-TM-6、COPPUS-TM-8、COPPUS-TM-9
